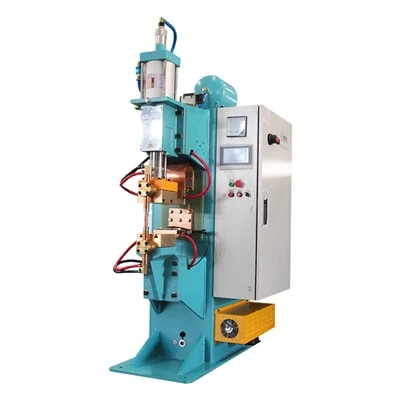

Spawarka kondensatorowa

Zgrzewarka kondensatorowa to rodzaj sprzętu do zgrzewania oporowego, który przed każdym spawaniem magazynuje energię elektryczną w banku kondensatorów. Po rozpoczęciu cyklu spawania zmagazynowana energia jest uwalniana przez transformator i elektrody, wytwarzając krótki, skoncentrowany prąd spawania na złączu.

Proces ten jest powszechnie stosowany do zgrzewania garbowego, ponieważ garb skupia prąd i ciepło na określonym obszarze. Siła elektrody utrzymuje części razem, gdy występ nagrzewa się i zapada, tworząc połączenie.

Wynik spawania zależy nie tylko od pojemności kondensatora. Napięcie ładowania, zmagazynowana energia, siła elektrody, konstrukcja występu, dopasowanie części-, powłoka materiału i stan obwodu wtórnego – wszystko to wpływa na spoinę. Czynniki te należy oceniać na podstawie rzeczywistych części, zamiast wybierać maszynę wyłącznie na podstawie numeru modelu lub wydajności znamionowej.

HAIFEI oferuje różne konstrukcje maszyn do standardowego zgrzewania garbowego, kontrolowanego ruchu elektrody, wielu punktów spawania i zautomatyzowanej produkcji. Poniższe kategorie pomagają kupującym określić odpowiedni punkt wyjścia przed sprawdzeniem przedmiotu obrabianego.

Specyfikacja i parametry

Spawanie kondensatorowe zapewnia wysoki-impuls prądu w krótkim czasie spawania. W przypadku odpowiednich zastosowań zgrzewania garbowego może to skoncentrować ciepło wokół złącza i ograniczyć niepotrzebne nagrzewanie otaczającej części.

Konstrukcja zmagazynowanej-energii jest przydatna w przypadku spawania elementów złącznych i części, w których występ musi się zapaść w kontrolowanym cyklu spawania. Można go także nakładać na niektóre elementy ze stali powlekanej i stali-o wysokiej wytrzymałości po przetestowaniu materiału i konstrukcji złącza.

Proces ten nie gwarantuje dobrego spawu na każdym materiale. Stabilne wyniki nadal zależą od prawidłowych wymiarów projekcji, wystarczającej siły elektrody, powtarzalnego pozycjonowania części i utrzymywanych powierzchni elektrod. W przypadku części z nieznaną powłoką, materiałem o wysokiej-wytrzymałości lub-niestandardowym występem zaleca się wykonanie próbki.

Na podstawie wymagań dotyczących połączenia i produkcji wybiera się właściwą spawarkę kondensatorową. Przed zapytaniem o wycenę podaj następujące informacje:

• Rysunek przedmiotu obrabianego i wymiary gabarytowe
• Gatunek materiału i powłoka powierzchniowa
• Grubość każdej spawanej części
• Rysunek nakrętki, śruby lub rzutu
• Liczba i położenie punktów spawania
• Wymagany moment obrotowy, siła-wypychania lub rozciągania
• Docelowy cykl produkcyjny
• Wymagane jest ładowanie ręczne, pół-automatyczne lub automatyczne
• Dostępne zasilanie i sprężone powietrze
• Przykładowe części, gdy wymagane są testy spawalnicze

System energetyczny, siła elektrody i rama maszyny powinny zostać potwierdzone dopiero po sprawdzeniu tych warunków.

Ta tabela przedstawia początkowy kierunek. Ostateczna przydatność zależy od rzeczywistej części i uzgodnionej metody kontroli spoiny.

Poproś o rekomendację spawacza kondensatorów

Poproś o test spawania kondensatora

Haifei jest nie tylko dostawcą zgrzewarek kondensatorowych, ale także partnerem w zakresie rozwiązań spawalniczych dla producentów przemysłowych.

Często zadawane pytania





P: Jaka jest różnica między spawarką kondensatorową a spawarką kondensatorową?

Odp.: Zwykle odnoszą się one do tego samego procesu spawania oporowego-energią zgromadzoną. Termin „spawarka kondensatorowa” jest szeroko stosowany jako termin produktu, natomiast terminy „spawarka kondensatorowa” lub „spawarka CD” lepiej opisują sposób magazynowania i uwalniania energii spawania.

P: Czy spawanie kondensatorowe nadaje się do spawania nakrętek?

Odp.: Tak, spawanie CD jest powszechnie stosowane do zgrzewania garbowego nakrętek, śrub i elementów złącznych. Przed wyborem maszyny należy sprawdzić projekt występu, grubość blachy, siłę elektrody i wymagany moment obrotowy lub siłę wypychania.

P: W jaki sposób wybierana jest wymagana energia spawania?

Odp.: Wymagana energia zależy od materiału, powłoki, grubości, wielkości występu, liczby jednoczesnych spoin i wymaganej wytrzymałości złącza. HAIFEI zaleca wybór maszyny na podstawie rzeczywistego przedmiotu obrabianego i wyników testów, a nie poleganie wyłącznie na numerze modelu.

P: Jaka jest różnica pomiędzy spawarką CD a spawarką MFDC?

Odp.: Spawarka CD magazynuje energię w kondensatorach, a następnie uwalnia ją podczas krótkiego cyklu spawania. Spawacz MFDC wykorzystuje zasilacz inwerterowy do kontrolowania prądu spawania w zaprogramowanym czasie spawania. Odpowiedni proces zależy od złącza, materiału i wymagań produkcyjnych.

P: Czy firma HAIFEI może zbudować spawarkę kondensatorową z podwójną-głowicą?

O: Tak. Konstrukcję z podwójną-głowicą można zaprojektować, gdy część ma dwie stałe pozycje spawania. Rozstaw spoin, dostęp do elektrod, mocowanie i kolejność spawania należy potwierdzić na rysunku przedmiotu obrabianego.

P: Czy maszyna może obejmować automatyczne podawanie nakrętek?

Odp.: W razie potrzeby można zintegrować automatyczne podawanie nakrętek, wykrywanie części, pozycjonowanie i rozładunek. Podczas przeglądu projektu należy podać specyfikację nakrętki, kierunek ładowania, cykl produkcyjny i metodę-wykrywania błędów.

Wyślij do HAIFEI rysunek przedmiotu obrabianego, materiał, powłokę, pozycję spoiny, wymaganą wytrzymałość złącza i cel produkcyjny. Nasz zespół sprawdzi, czy do danego zastosowania nadaje się spawarka standardowa, serwo, z podwójną-głowicą lub zautomatyzowana spawarka kondensatorowa.

Uzyskaj rekomendację dotyczącą maszyny

Firma Wuxi Haifei Intelligent Equipment Co., Limited jest dobrze-znana jako jeden z wiodących producentów i dostawców zgrzewarek kondensatorowych w Chinach. Zapewniamy, że kupisz tutaj z naszej fabryki wysokiej jakości spawarkę kondensatorową wyprodukowaną w Chinach. W celu konsultacji cenowej skontaktuj się z nami.
